سدید ماشین افلاک تخصصی ترین تولید کننده الواتور قاشقی یا بالابر زنجیری  bucket elevator

معرفی الواتور قاشقی (bucket elevator) سدید ماشین افلاک

سدید ماشین افلاک بزرگترین تولید کننده تجهیزات انتقال مواد و انواع الواتور کاسه ای در کشور

الواتور قاشقی عمودی :

جهت انتقال مواد فله یا بسته بندی بصورت عمودی در ارتفاع های متفاوت استفاده میشود :

انواع الواتور های عمودی :

الواتور کاسه ای (تسمه ای )

الواتور زنجیری

کاسه الواتور

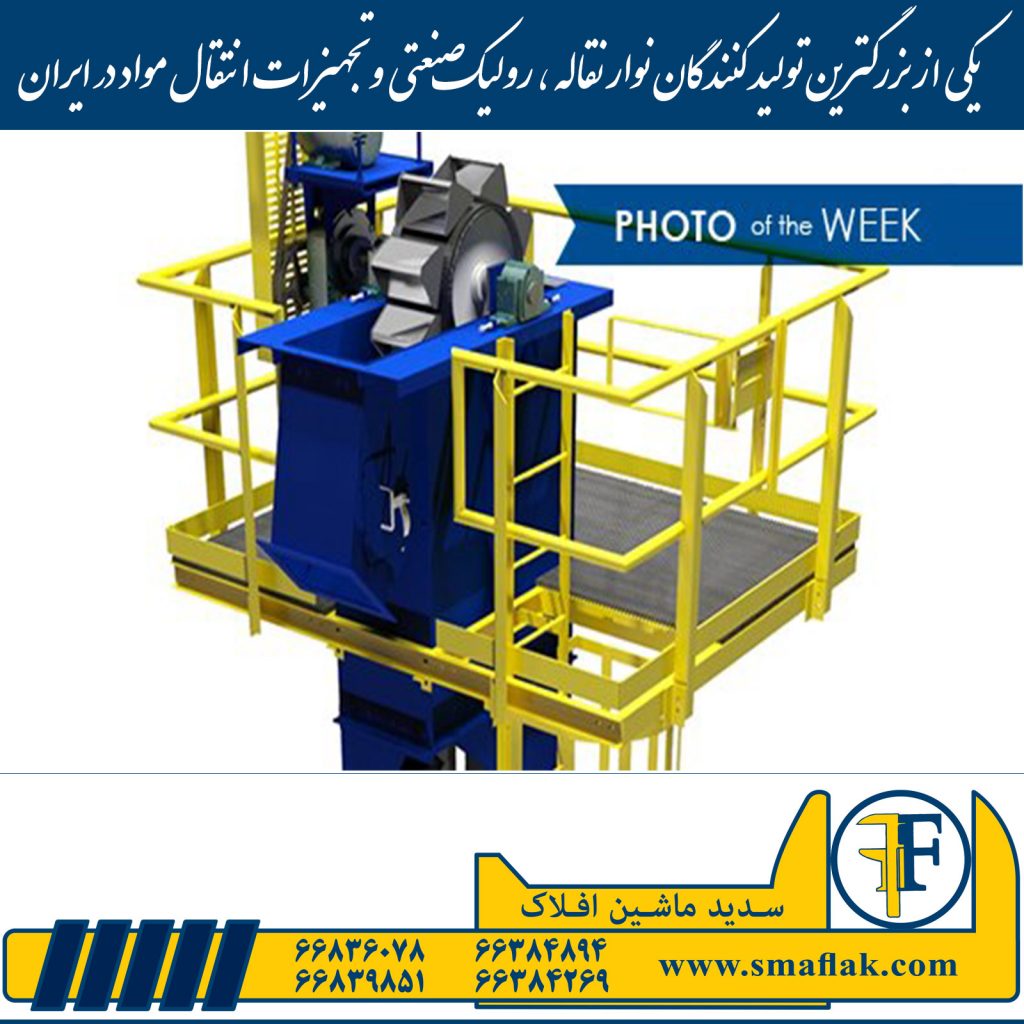

a1

کاربرد

الواتور کاسه ای بیشتر جهت حمل مواد فله سبک مثل آرد , سیمان , خاک , ذرت و موارد مشابه استفاده می شود.

که این دستگاه شامل یک شاسی (استراکچر) فلزی بصورت کانال رفت و برگشت و یک عدد درام در بالا و پایین شاسی قرار می گیرد.

  با تسمه نقاله های لاستیکی 10 یا 8 میل و بعضی موارد تسمه های برزنتی 8 و 10 میل

  که مقاومت بیشتری دارند استفاده می شود.

در کاسه های فلزی در ابعاد 10 الی 40 سانتی متر با فواصل معین

به نسبت نوع بار ظرفیت و سرعت نوار قرار می گیرند.

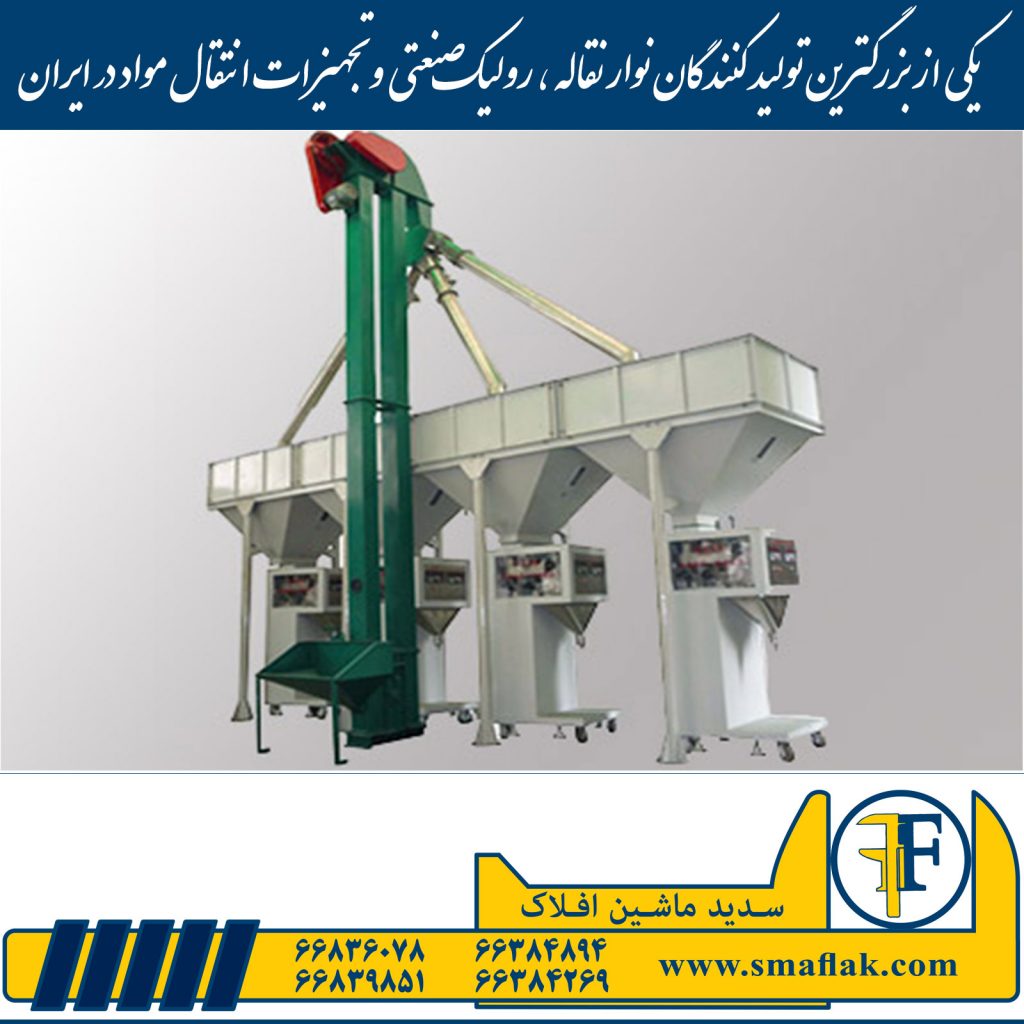

a3

در بعضی موارد نیز از کاسه های تفلون مقاوم در برابر سایش نیز استفاده می گردد

این کاسه ها توسط 4 الی 2 پیچ و مهره مخصوص به تسمه نقاله متصل می گردد و درام بالای شاسی  توسط الکترو موتور گیریبکس به حرکت در می اید

و نحوه کشش یا رگلاژ نوار از قسمت پایین الواتور انجام می پذیرد

و در انتهای نوار تخلیه می گردد این نوع الواتور ها با ظرفیت 1 تن تا 300 تن در روز طراحی و تولید می شوند

در هنگامی که به هر دلیل برق دستگاه قطع یا دستگاه خاموش شود جهت عدم برگشت بار از بک استاپ

در یاتاقانهای نوار یا در گیربکس و در بعضی موارد ترمز دار کردن موتور استفاده می شود.

الواتور

شاسی الواتور

نوع شاسی الواتور عموما از ورق 2 الی 4 میل خم کاری شده بصورت 2 متری بصورت کانال روی هم پیچ مهره می شود.

و قطر درام نیز به نسبت ابعاد کاسه ها متغیر می باشد.

سیل بندی یاتاقان پایین الواتور جهت جلوگیری از نفوذ گردوغبار به بلبرینگ ها و دارا بودن بیشترین عمر مفید الزامی می باشد

این نوع سیل بندی (آب بندی ) از جنس st37  و نمد های مخصوص استفاده و ساخته می شود.

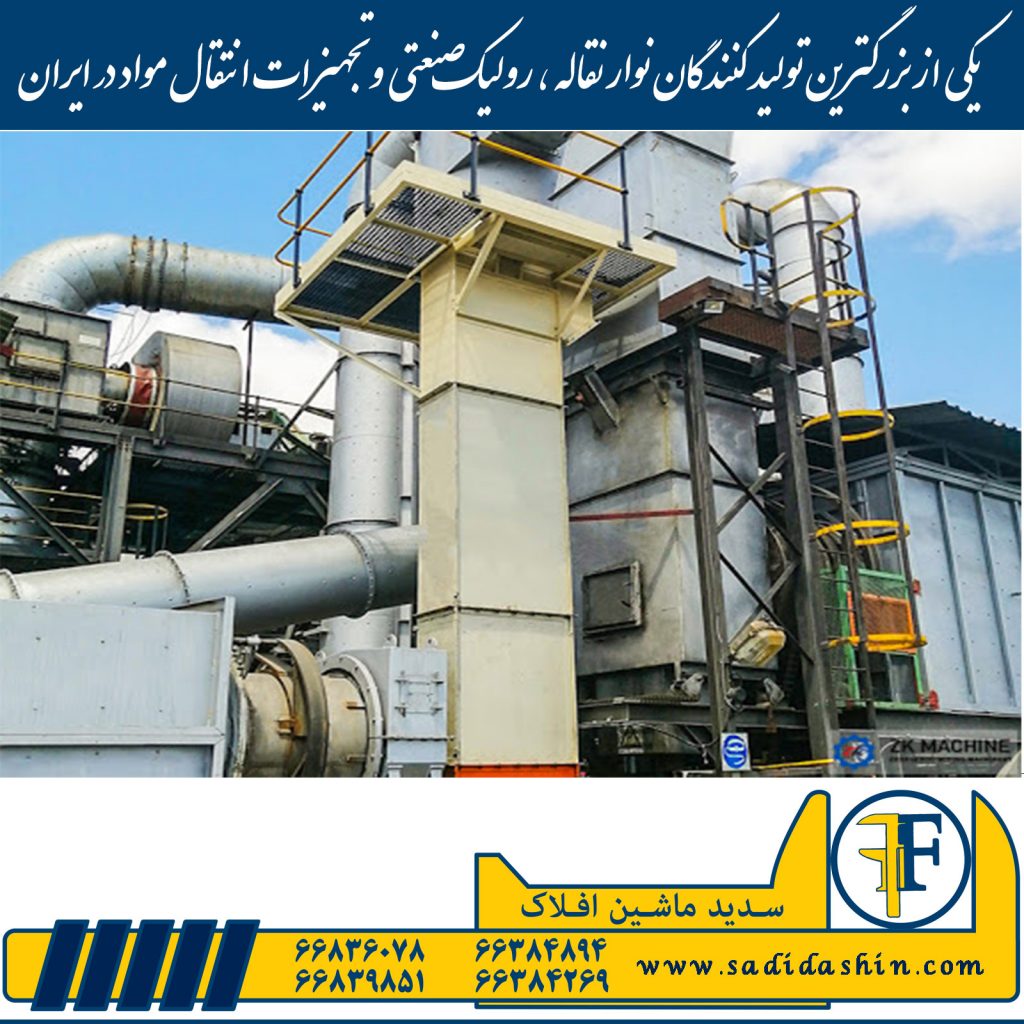

elvator

از این نوع دستگاه در مواردی که حمل بار فله با ظرفیت بالا یا دارای حرارت مثل ریخته گری و امثال آن استفاده می شود

 به جای تسمه نقاله لاستیکی از زنجیر ها با قطر متفاوت استفاده می شود

و درام های سرو ته نیز به صورت چرخ شبیه رینگ ماشین از نوع چدن ضد سایش ریخته گری استفاده می شود .

و کاسه ها به نسبت ظرفیت و سرعت خط با فواصل متفاوت توسط کرپی های مخصوص به زنجیر متصل می گردد

و کاسه های این الواتور نیز با ورقهای بالای 4 میل طراحی و ساخته می شود.

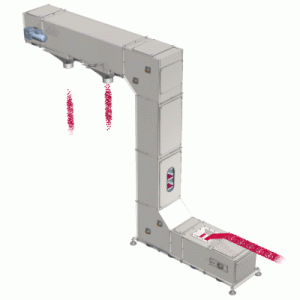

Bucket-Elevator-2

و لبه های انها نیز جهت جلوگیری از خورندگی با ورق یا تسمه دوبل از جنس ck 45  یا هاردوکس استفاده می شود .

ظرفیت این الواتور های زنجیری از 5 تن تا 500 تن قابل افزایش طراحی و ساخت می باشد.

ارتفاع انواع الواتور یا بالابر  قاشقی ها از 2 الی 50 متر و در بعضی موارد بیشتر نیز می باشد.

از این نوع بالابر قاشقی در سیلو های گندم استفاده می شود.
