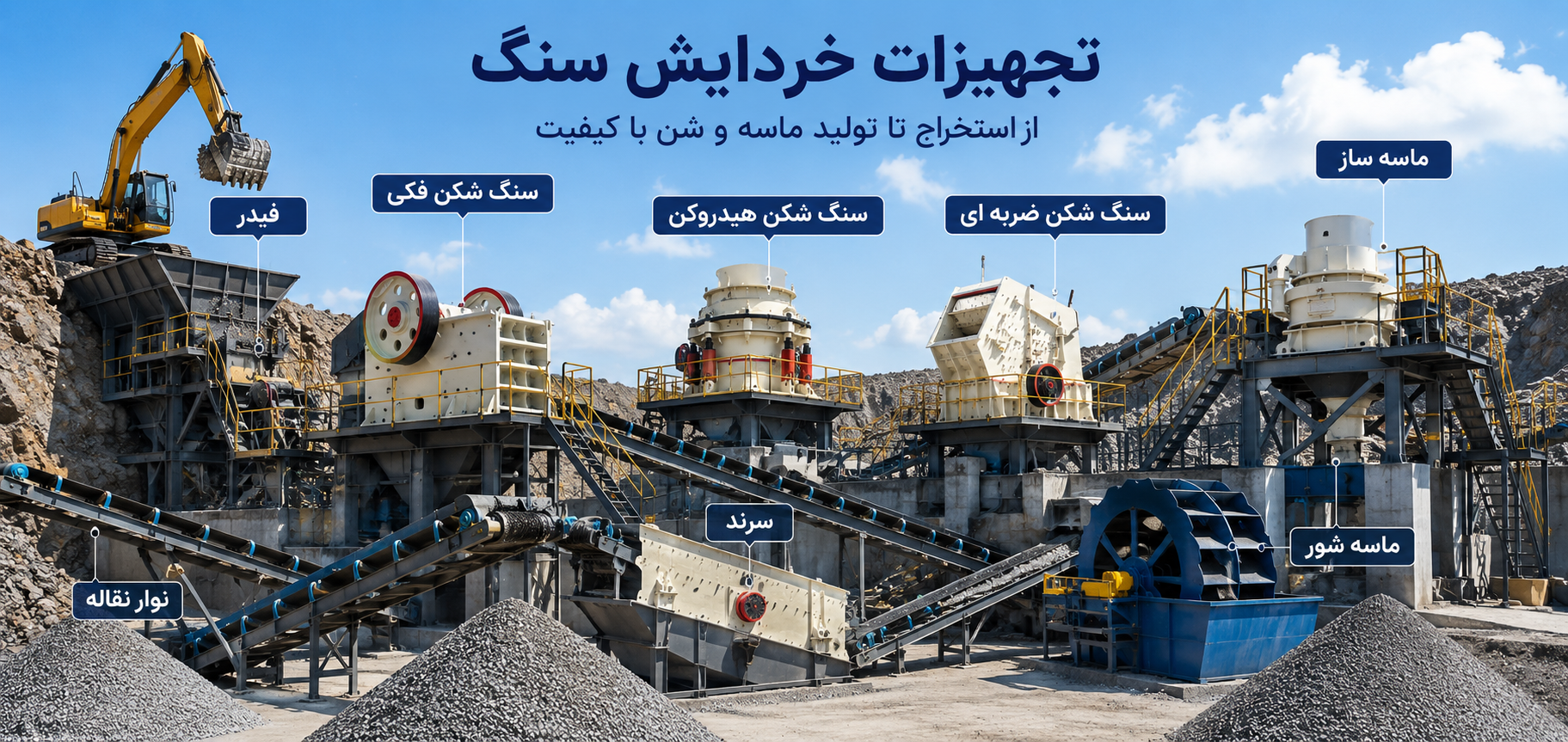

تجهیزات خردایش سنگ؛ معرفی کامل ماشینآلات خردایش در صنعت معدن
صنعت معدن و فرآوری مواد معدنی بدون استفاده از تجهیزات خردایش سنگ عملاً امکانپذیر نیست. سنگ استخراجشده از معدن معمولاً دارای ابعاد بسیار بزرگی است و پیش از ورود به مراحل دانهبندی، شستشو یا تولید مصالح ساختمانی باید طی چند مرحله خرد شود.
انتخاب صحیح تجهیزات خردایش، علاوه بر افزایش ظرفیت تولید، باعث کاهش هزینههای تعمیرات، افزایش عمر قطعات مصرفی، کاهش مصرف انرژی و تولید محصول با کیفیتتر میشود. به همین دلیل طراحی اصولی خط خردایش، یکی از مهمترین عوامل موفقیت پروژههای معدنی محسوب میشود.
در این مقاله با انواع تجهیزات خردایش، کاربرد هر دستگاه، نحوه انتخاب مناسبترین تجهیزات و نکات مهم طراحی خطوط خردایش آشنا میشویم.
تجهیزات خردایش سنگ چیست؟
تجهیزات خردایش مجموعهای از ماشینآلات صنعتی هستند که وظیفه کاهش ابعاد سنگهای استخراجشده از معدن را بر عهده دارند. این تجهیزات با اعمال نیروهای مختلف مانند فشار، ضربه، برش یا سایش، سنگها را به اندازههای مورد نیاز تبدیل میکنند.
فرآیند خردایش معمولاً در چند مرحله انجام میشود:
- خردایش اولیه (Primary Crushing)
- خردایش ثانویه (Secondary Crushing)
- خردایش ثالثیه (Tertiary Crushing)
- تولید ماسه و ریزدانه
هر مرحله به دستگاه مخصوص خود نیاز دارد.
چرا انتخاب تجهیزات خردایش اهمیت دارد؟
در بسیاری از پروژههای معدنی، بیش از ۴۰ درصد هزینههای عملیاتی مربوط به بخش خردایش است. انتخاب صحیح تجهیزات میتواند مزایای زیر را به همراه داشته باشد:
- افزایش راندمان تولید
- کاهش استهلاک قطعات
- کاهش مصرف برق
- کاهش توقفات خط تولید
- تولید مصالح با دانهبندی استاندارد
- افزایش کیفیت محصول نهایی
به همین دلیل طراحی خط خردایش باید بر اساس مشخصات سنگ معدن انجام شود، نه صرفاً ظرفیت تولید.
انواع تجهیزات خردایش سنگ
۱. سنگ شکن فکی (Jaw Crusher)
سنگشکن فکی اولین دستگاه در اکثر خطوط خردایش است.
این دستگاه با استفاده از دو فک ثابت و متحرک، سنگهای بزرگ را خرد میکند.
مزایا
- مناسب برای سنگهای بسیار سخت
- ظرفیت بالا
- استهلاک کم
- تعمیرات ساده
- هزینه نگهداری پایین
کاربردها
- معادن سنگ آهن
- معادن مس
- معادن سرب و روی
- معادن طلا
- معادن شن و ماسه
۲. سنگ شکن ژیراتوری (Gyratory Crusher)
در معادن بسیار بزرگ معمولاً به جای سنگشکن فکی از سنگشکن ژیراتوری استفاده میشود.
ویژگی اصلی این دستگاه ظرفیت بسیار بالای آن است.
مزایا
- ظرفیت بسیار زیاد
- مناسب برای معادن بزرگ
- عملکرد پیوسته
- کاهش توقف خط تولید
۳. سنگ شکن هیدروکن (Cone Crusher)
هیدروکن پرکاربردترین دستگاه در مرحله خردایش ثانویه محسوب میشود.
این دستگاه با مکانیزم فشاری، سنگها را به ابعاد کوچکتر تبدیل میکند.
مزایا
- تولید محصول یکنواخت
- مناسب برای سنگهای سخت
- استهلاک کمتر نسبت به ضربهای
- ظرفیت بالا
کاربردها
- تولید مصالح ساختمانی
- کارخانههای آسفالت
- معادن فلزی
- خطوط تولید شن و ماسه
۴. سنگ شکن ضربهای (Impact Crusher)
در این دستگاه خردایش با ضربه انجام میشود.
چکشهای دوار، سنگها را با سرعت زیاد به سندانها برخورد داده و خرد میکنند.
مزایا
- تولید مصالح با شکل مناسب
- مناسب برای سنگهای نیمه سخت
- کیفیت بالای محصول
۵. سنگ شکن چکشی (Hammer Crusher)
در این دستگاه، چکشها عامل اصلی خردایش هستند.
این نوع سنگشکن بیشتر برای مواد نسبتاً نرم کاربرد دارد.
کاربردها
- آهک
- گچ
- زغالسنگ
- مواد معدنی نرم
۶. ماسه ساز
در آخرین مرحله خردایش از دستگاههای ماسهساز استفاده میشود.
هدف این دستگاه تولید ماسه استاندارد با دانهبندی مناسب است.
انواع ماسهساز عبارتاند از:
- ماسهساز عمودی (VSI)
- ماسهساز دوطرفه
- ماسهساز خرگوشی
- ماسهساز راک اند راک
تجهیزات جانبی خطوط خردایش
علاوه بر سنگشکنها، تجهیزات دیگری نیز در خطوط خردایش مورد استفاده قرار میگیرند.
وظیفه تغذیه یکنواخت سنگشکن را بر عهده دارد.
انواع:
- فیدر گریزلی
- فیدر ویبرهای
- فیدر زنجیری
سرند
برای تفکیک مصالح براساس اندازه دانه استفاده میشود.
انواع:
- سرند دوطبقه
- سرند سهطبقه
- سرند چهارطبقه
نوار نقاله
تمام بخشهای خط خردایش توسط نوار نقاله به یکدیگر متصل میشوند.
مزایا:
- انتقال سریع مصالح
- کاهش هزینه نیروی انسانی
- کاهش آسیب به تجهیزات
ماسه شور
پس از تولید ماسه، برای حذف خاک و ریزدانهها از ماسهشور استفاده میشود.
انواع:
- ماسهشور حلزونی
- ماسهشور ویل باکت
- ماسهشور دوحلزونی
مراحل خردایش سنگ
یک خط استاندارد معمولاً شامل مراحل زیر است:
- استخراج سنگ از معدن
- انتقال به فیدر
- خردایش اولیه
- سرند اولیه
- خردایش ثانویه
- سرند نهایی
- تولید ماسه
- شستشوی مصالح
- انبارش محصول
چگونه تجهیزات مناسب را انتخاب کنیم؟
انتخاب تجهیزات خردایش به عوامل متعددی بستگی دارد.
۱. سختی سنگ
هرچه سختی سنگ بیشتر باشد، تجهیزات مقاومتری نیاز است.
۲. ظرفیت تولید
ظرفیت خط تولید نقش مهمی در انتخاب ابعاد و تعداد ماشینآلات دارد.
۳. اندازه خوراک
ابعاد سنگ ورودی مشخص میکند که از چه نوع سنگشکن اولیه استفاده شود.
۴. اندازه محصول نهایی
اگر هدف تولید ماسه باشد، تجهیزات مرحله نهایی با خطوط تولید شن متفاوت خواهند بود.
۵. میزان سایش سنگ
سنگهای سیلیسی استهلاک بسیار بیشتری نسبت به سنگهای آهکی ایجاد میکنند.
اشتباهات رایج در انتخاب تجهیزات خردایش
برخی از رایجترین خطاها عبارتاند از:
- انتخاب دستگاه صرفاً بر اساس قیمت
- عدم توجه به سختی سنگ
- طراحی نادرست ظرفیت خط
- استفاده از تجهیزات نامتناسب
- بیتوجهی به هزینه قطعات مصرفی
- عدم پیشبینی توسعه آینده کارخانه
مزایای طراحی مهندسی خط خردایش
یک خط خردایش که توسط تیم متخصص طراحی شده باشد دارای مزایای زیر است:
- افزایش ظرفیت واقعی تولید
- کاهش مصرف انرژی
- کاهش استهلاک قطعات
- کاهش توقفات
- افزایش کیفیت محصول
- کاهش هزینه تمامشده هر تن تولید
نقش تجهیزات خردایش در افزایش بهرهوری معدن
در بسیاری از معادن، بهرهوری تنها به کیفیت ماشینآلات وابسته نیست، بلکه هماهنگی میان تجهیزات مختلف اهمیت بیشتری دارد. زمانی که فیدر، سنگشکن، سرند، نوار نقاله و ماسهساز بهصورت یکپارچه و بر اساس ظرفیت واقعی معدن انتخاب شوند، علاوه بر افزایش راندمان، هزینههای نگهداری و مصرف انرژی نیز کاهش مییابد. به همین دلیل شرکتهای مهندسی معتبر پیش از ساخت خط خردایش، اقدام به بررسی ویژگیهای سنگ معدن، ظرفیت تولید، شرایط اقلیمی و اهداف توسعه آینده مجموعه میکنند.
جمعبندی
تجهیزات خردایش سنگ، قلب تپنده هر کارخانه فرآوری مواد معدنی و تولید مصالح ساختمانی هستند. انتخاب صحیح دستگاههایی مانند سنگشکن فکی، هیدروکن، سنگشکن ضربهای، ماسهساز، فیدر، سرند و نوار نقاله تأثیر مستقیمی بر کیفیت محصول، ظرفیت تولید و هزینههای عملیاتی دارد. استفاده از تجهیزات استاندارد همراه با طراحی مهندسی خط خردایش میتواند عمر مفید ماشینآلات را افزایش داده و بازدهی سرمایهگذاری را بهبود بخشد. اگر هدف شما ایجاد یا توسعه یک خط خردایش کارآمد است، بررسی دقیق ویژگیهای معدن و مشاوره با متخصصان این حوزه، اولین و مهمترین گام خواهد بود.
سوالات متداول (FAQ)
تجهیزات خردایش سنگ شامل چه دستگاههایی است؟
مهمترین تجهیزات شامل سنگشکن فکی، سنگشکن ژیراتوری، هیدروکن، سنگشکن ضربهای، ماسهساز، فیدر، سرند، نوار نقاله و ماسهشور هستند.
بهترین سنگشکن برای خردایش اولیه چیست؟
در بیشتر معادن، سنگشکن فکی بهترین گزینه برای مرحله خردایش اولیه است؛ اما در معادن بسیار بزرگ از سنگشکن ژیراتوری نیز استفاده میشود.
برای تولید ماسه استاندارد از چه دستگاهی استفاده میشود؟
دستگاههای ماسهساز، بهویژه ماسهسازهای VSI یا راکاندراک، برای تولید ماسه با دانهبندی و شکل مناسب کاربرد دارند.
مهمترین عامل در انتخاب تجهیزات خردایش چیست؟
نوع و سختی سنگ، ظرفیت مورد نیاز، اندازه خوراک، دانهبندی محصول نهایی و میزان سایش از مهمترین عوامل انتخاب تجهیزات مناسب هستند.
English Summary
Stone crushing equipment forms the backbone of mineral processing and aggregate production plants. This article explains the main types of crushing equipment—including jaw crushers, cone crushers, impact crushers, gyratory crushers, feeders, screens, conveyors, and sand makers—their applications, advantages, and selection criteria. It also highlights how proper engineering design improves productivity, reduces operational costs, and increases equipment lifespan.
الملخص باللغة العربية
تُعد معدات تكسير الصخور من أهم مكونات مصانع معالجة المعادن وإنتاج الركام. يستعرض هذا المقال الأنواع الرئيسية لمعدات التكسير، مثل الكسارة الفكية، والكسارة المخروطية، والكسارة التصادمية، والكسارة الدورانية، بالإضافة إلى المغذيات، والغرابيل، والناقلات، وآلات تصنيع الرمال. كما يوضح معايير اختيار المعدات المناسبة وأهمية التصميم الهندسي لرفع كفاءة الإنتاج وتقليل تكاليف التشغيل.
