محاسبات فنی اسکرو کانوایر؛ از ظرفیت تا توان موتور
در صنایع معدنی، غذایی، سیمان، فولاد و بسیاری از خطوط تولید، انتخاب و طراحی صحیح تجهیزات انتقال مواد اهمیت حیاتی دارد. یکی از پرکاربردترین تجهیزات انتقال مواد فله، اسکرو کانوایر یا نوار نقاله مارپیچی است. اما آنچه عملکرد صحیح این تجهیز را تضمین میکند، انجام دقیق و اصولی محاسبات اسکرو کانوایر است.
اگر ظرفیت اشتباه انتخاب شود، سیستم دچار انسداد یا استهلاک زودهنگام خواهد شد. اگر توان موتور بهدرستی محاسبه نشود، یا با کمبود قدرت مواجه میشویم یا هزینههای اضافی انرژی را متحمل خواهیم شد. بنابراین، محاسبات فنی اسکرو کانوایر تنها یک مرحله طراحی نیست؛ بلکه ستون فقرات عملکرد پایدار و اقتصادی آن است.
در این مقاله، بهصورت گامبهگام به بررسی اصول و فرمولهای کلیدی محاسبات اسکرو کانوایر میپردازیم؛ از تعیین ظرفیت انتقال تا محاسبه توان موتور و انتخاب گیربکس مناسب.
فهرست مطالب
- اسکرو کانوایر چیست و چگونه کار میکند؟
- پارامترهای اصلی در محاسبات اسکرو کانوایر
- محاسبه ظرفیت انتقال مواد
- تأثیر قطر و گام مارپیچ در دبی انتقال
- محاسبه سرعت دورانی (RPM) مناسب
- ضریب پرشدگی و نقش آن در طراحی
- محاسبه توان مورد نیاز موتور
- محاسبه گشتاور شافت
- تأثیر طول و زاویه نصب بر عملکرد
- بررسی ضریب اصطکاک و نوع متریال
- انتخاب گیربکس مناسب
- نکات ایمنی در طراحی و محاسبات
- خطاهای رایج در محاسبات اسکرو کانوایر
- مثال کاربردی از یک پروژه صنعتی
- جمعبندی نهایی
- سوالات متداول
اسکرو کانوایر چیست و چگونه کار میکند؟

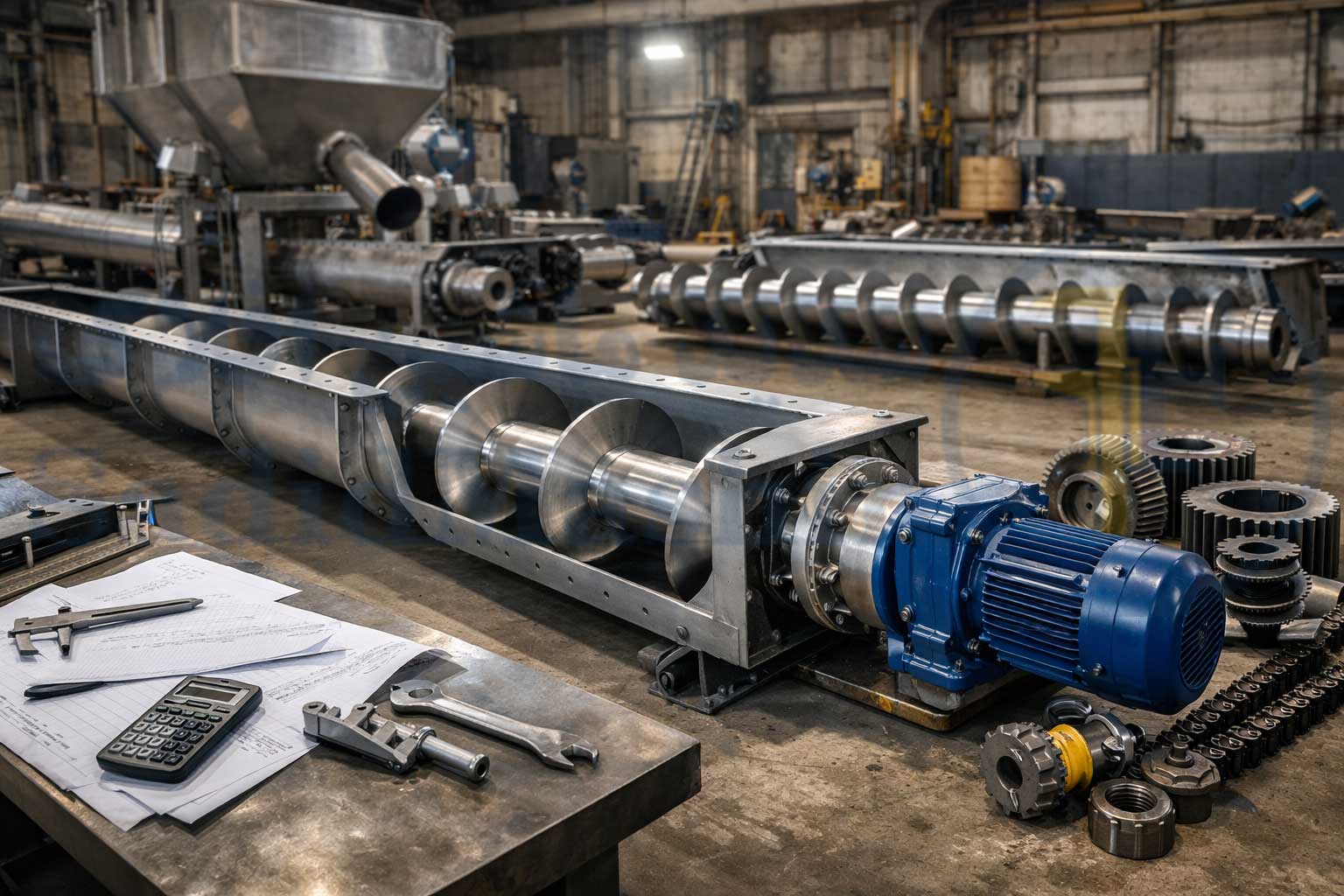

اسکرو کانوایر تجهیزی مکانیکی است که از یک مارپیچ فلزی (Flight) تشکیل شده و درون یک لوله یا ناودانی قرار میگیرد. با چرخش شافت مرکزی، مواد بهصورت پیوسته در امتداد محور دستگاه جابهجا میشوند.
اصل عملکرد آن ساده است: چرخش مارپیچ باعث ایجاد نیروی محوری شده و مواد را به جلو هدایت میکند. همین سادگی ظاهری، در عمل نیازمند محاسبات دقیق مهندسی است.
پارامترهای اصلی در محاسبات اسکرو کانوایر
برای انجام دقیق محاسبات اسکرو کانوایر، باید چند پارامتر کلیدی مشخص باشد:
- نوع ماده (پودر، گرانول، مرطوب، چسبنده)
- چگالی ظاهری (Bulk Density)
- ظرفیت مورد نیاز (تن در ساعت)
- طول انتقال
- زاویه نصب
- دمای کاری
- ضریب اصطکاک
- درصد پرشدگی
هر یک از این عوامل مستقیماً بر ظرفیت و توان مصرفی تأثیر میگذارند.
محاسبه ظرفیت انتقال مواد
یکی از مهمترین مراحل در محاسبات اسکرو کانوایر، تعیین ظرفیت انتقال است.
فرمول پایه ظرفیت حجمی بهصورت زیر است:
Q = (π × D² ÷ 4) × P × N × φ که در آن:
- Q = ظرفیت (متر مکعب بر ساعت)
- D = قطر مارپیچ
- P = گام مارپیچ
- N = سرعت دورانی (دور بر دقیقه)
- φ = ضریب پرشدگی
برای تبدیل ظرفیت حجمی به ظرفیت وزنی:
Q (ton/h) = Q (m³/h) × ρ که ρ چگالی ماده است.
بهعنوان مثال، اگر چگالی سیمان حدود 1.4 تن بر متر مکعب باشد، ظرفیت حجمی 10 متر مکعب در ساعت معادل 14 تن در ساعت خواهد بود.
تأثیر قطر و گام مارپیچ در دبی انتقال
افزایش قطر مارپیچ تأثیر چشمگیری در ظرفیت انتقال دارد؛ زیرا سطح مقطع به توان دوم قطر وابسته است. به همین دلیل انتخاب قطر مناسب، از مهمترین تصمیمهای طراحی است.
گام مارپیچ نیز معمولاً برابر با قطر انتخاب میشود (Pitch = Diameter)، اما در برخی کاربردها برای کنترل جریان، گام تغییر داده میشود.
گام کمتر → انتقال آرامتر
گام بیشتر → انتقال سریعتر اما با فشار بیشتر
محاسبه سرعت دورانی (RPM) مناسب
سرعت بیش از حد میتواند باعث:
- افزایش سایش
- تخریب ماده
- مصرف انرژی بیشتر
- ارتعاش و لرزش
سرعت استاندارد معمولاً بین 30 تا 120 RPM است و به نوع ماده بستگی دارد. مواد سبکتر نیاز به سرعت بالاتر دارند.
ضریب پرشدگی و نقش آن در طراحی
ضریب پرشدگی (Loading Factor) معمولاً بین 15 تا 45 درصد است.
برای مواد پودری روان → پرشدگی بالاتر
برای مواد چسبنده یا مرطوب → پرشدگی کمتر
اشتباه در تخمین این ضریب، کل محاسبات اسکرو کانوایر را دچار خطا میکند.
محاسبه توان مورد نیاز موتور
توان موتور از رابطه زیر بهدست میآید:
P = (Q × L × F) ÷ 367 که در آن:
- Q = ظرفیت وزنی (تن بر ساعت)
- L = طول انتقال (متر)
- F = ضریب مقاومت کل
همچنین باید توان اصطکاکی و توان راهاندازی نیز در نظر گرفته شود.
بهطور تجربی:
- سیستمهای کوتاه: 3 تا 7 کیلووات
- سیستمهای صنعتی بلند: 15 تا 55 کیلووات یا بیشتر
محاسبه گشتاور شافت
گشتاور از رابطه زیر محاسبه میشود:
T = (9550 × P) ÷ N که در آن:
- T = گشتاور (نیوتنمتر)
- P = توان (کیلووات)
- N = سرعت (RPM)
گشتاور بالا نیازمند شافت قویتر و یاتاقان مقاومتر است.
تأثیر طول و زاویه نصب بر عملکرد
هرچه طول افزایش یابد:
- اصطکاک بیشتر میشود
- توان مصرفی افزایش مییابد
- احتمال خمش شافت بالا میرود
در انتقال شیبدار، ظرفیت واقعی کاهش مییابد. برای زاویههای بالاتر از 20 درجه باید ضریب تصحیح اعمال شود.
بررسی ضریب اصطکاک و نوع متریال
متریال بدنه (فولاد کربنی، استیل، ضدسایش) و جنس ماده انتقالی، تأثیر مستقیم بر ضریب اصطکاک دارد.
مواد ساینده مثل کلینکر یا ماسه → نیازمند ورق ضدسایش
مواد خورنده → استنلس استیل
انتخاب گیربکس مناسب
پس از تعیین توان و گشتاور، نوبت به انتخاب گیربکس میرسد. گیربکس باید:
- توان نامی مناسب داشته باشد
- ضریب سرویس در نظر گرفته شود
- قابلیت کارکرد مداوم داشته باشد
استفاده از گیربکس نامناسب باعث سوختن موتور یا شکست مکانیکی خواهد شد.
نکات ایمنی در طراحی و محاسبات
- پیشبینی دریچه بازدید
- استفاده از سنسور انسداد
- در نظر گرفتن ضریب اطمینان 20 تا 30 درصد
- طراحی مناسب سیستم آببندی
خطاهای رایج در محاسبات اسکرو کانوایر
- نادیده گرفتن زاویه نصب
- انتخاب سرعت بالا برای افزایش ظرفیت
- محاسبه اشتباه چگالی ماده
- عدم لحاظ ضریب سرویس
مثال کاربردی از یک پروژه صنعتی
فرض کنید در یک کارخانه سیمان نیاز به انتقال 25 تن در ساعت سیمان داریم. طول مسیر 18 متر و زاویه نصب 10 درجه است.
با در نظر گرفتن چگالی 1.4 تن بر متر مکعب:
ظرفیت حجمی ≈ 18 متر مکعب بر ساعت
با انتخاب قطر 300 میلیمتر و سرعت 60 RPM، سیستم قادر به تأمین این ظرفیت خواهد بود.
توان مورد نیاز تقریباً بین 11 تا 15 کیلووات برآورد میشود.
سوالات متداول
- مهمترین پارامتر در محاسبات اسکرو کانوایر چیست؟
ظرفیت انتقال و چگالی ماده مهمترین عوامل هستند.
- آیا افزایش سرعت همیشه ظرفیت را بالا میبرد؟
خیر. افزایش بیش از حد سرعت باعث کاهش راندمان میشود.
- برای مواد مرطوب چه نکتهای مهم است؟
کاهش ضریب پرشدگی و انتخاب پوشش ضدچسبندگی.
- ضریب اطمینان چقدر باید باشد؟
معمولاً بین 20 تا 30 درصد.
- توان موتور چگونه انتخاب میشود؟
بر اساس ظرفیت، طول، ضریب اصطکاک و گشتاور مورد نیاز.
- آیا امکان انتقال عمودی وجود دارد؟
بله، اما نیازمند طراحی ویژه و محاسبات دقیقتر است.
درباره شرکت سدید ماشین افلاک
شرکت سدید ماشین افلاک یکی از مجموعههای فعال در حوزه طراحی و ساخت تجهیزات انتقال مواد در ایران است. این شرکت با تکیه بر دانش فنی مهندسان خود، در زمینه طراحی و ساخت اسکرو کانوایرهای صنعتی، خطوط انتقال مواد معدنی و تجهیزات سفارشی فعالیت میکند.
نکته قابل توجه در پروژههای این مجموعه، توجه به انجام دقیق محاسبات اسکرو کانوایر پیش از ساخت است؛ موضوعی که باعث افزایش طول عمر تجهیزات و کاهش هزینههای تعمیرات در بلندمدت میشود.
جمعبندی
محاسبات اسکرو کانوایر تنها چند فرمول ساده نیست؛ بلکه مجموعهای از تحلیلهای مهندسی است که باید با دقت و شناخت کامل از متریال، شرایط کاری و الزامات صنعتی انجام شود.
از تعیین ظرفیت و سرعت دورانی گرفته تا محاسبه توان موتور و گشتاور، هر مرحله نیازمند بررسی دقیق است. طراحی صحیح، تضمینکننده عملکرد پایدار، کاهش مصرف انرژی و افزایش عمر مفید تجهیزات خواهد بود.
اگر در حال طراحی یا سفارش اسکرو کانوایر هستید، توصیه میشود پیش از هر تصمیمی، محاسبات فنی را با دقت انجام دهید یا از مشاوره متخصصان این حوزه بهره ببرید.
